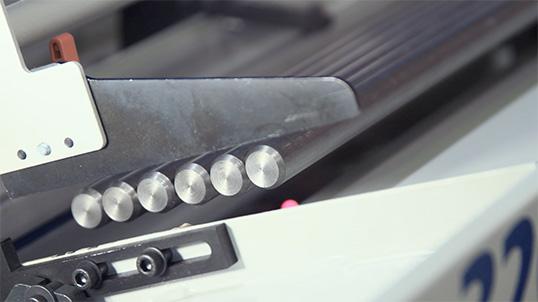

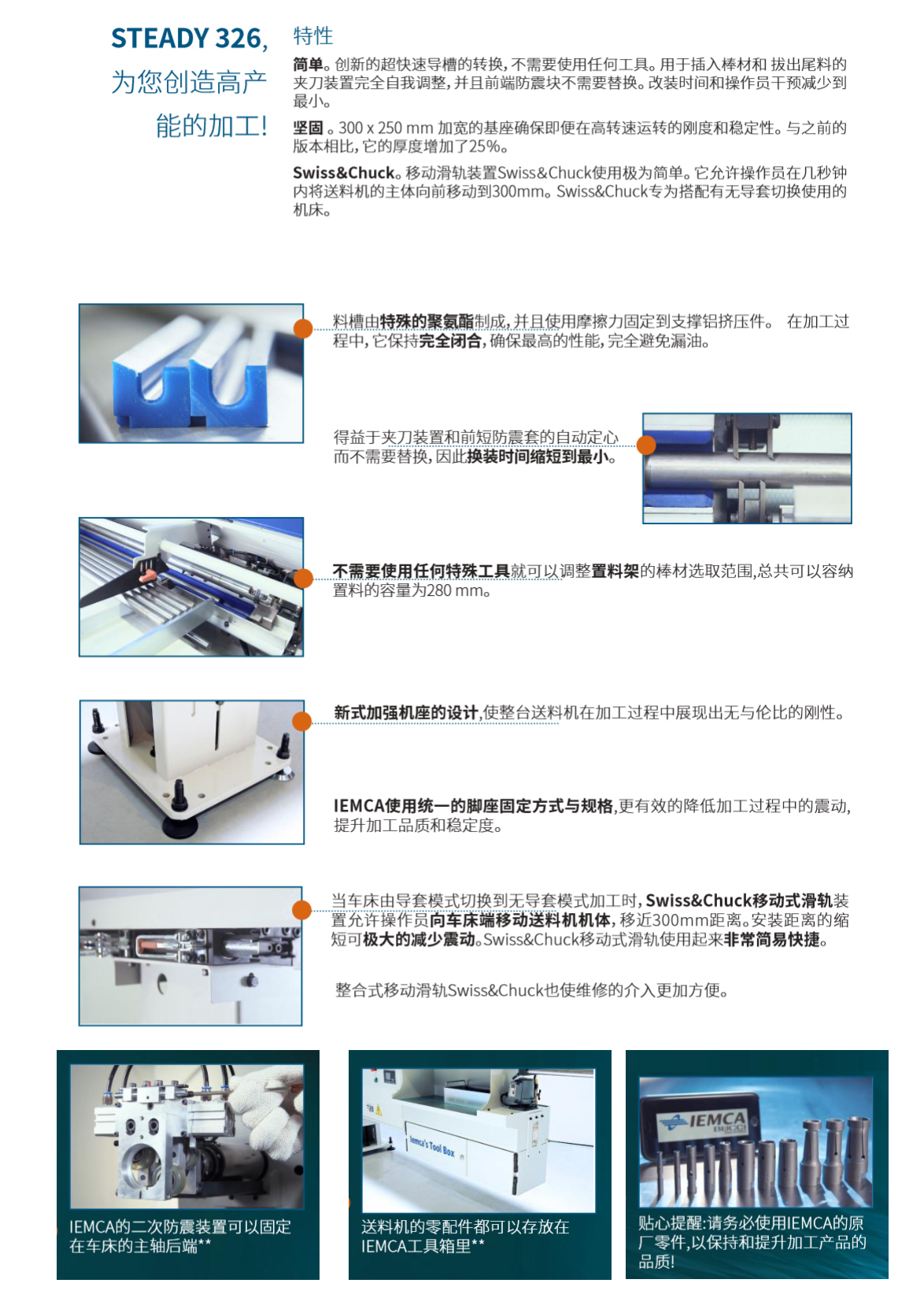

中意Steady 326

因中意在意大利、中國臺灣、中國蘇州根據市場的需求定位不同,配置有所調整,具體配置以送料機所在生產場地的官方配置為準。

  • 產品介紹

  • 技術參數

  • 特性曲線

  • 圖紙尺寸


一、機床參數

單主軸數控走心機ZR20-3II
系統臺灣新代Syntec21TB-H
控制通道單通道
最小設定單位0.001mm
最快移動速度24 m/min
加工能力最大加工直徑20 mm
單次最大送料長度有導套90mm
無導套1:2.5D(直徑:長度)
主軸最大鉆孔直徑軸向Φ10mm
主軸最大攻絲直徑軸向M8
主軸最大鉆孔深度軸向40mm
動力頭最大鉆孔直徑徑向Φ10mm
動力頭最大攻絲直徑徑向M8
刀具排刀結構兩側雙排刀
主軸車刀5把  12X12mm
主軸側面動力頭4支  2支ER11+2支ER16
主軸端面固定座4支  ER11/ER16
主軸主軸類型內藏油冷式電主軸
主軸轉速8000rpm/min
主軸分度0.001°
主軸通孔直徑22mm
主軸中心高度990mm
電機功率主軸功率3.7kw
側面動力頭電機功率0.75kw
側面動力頭轉速6000rpm/min
移動軸數3軸X、Y、Z
移動軸電機功率0.75kw
其他接料機構短料伸縮接料器
長料伸縮扶料器
電源功率10.5kw
空氣壓力0.4MPa以上
切削油箱容量175L
機床尺寸1.65mx1.4mx1.7m
機床重量1785KG



二、選配部件

品名品牌廠家地區
操作系統新代SYNTEC中國臺灣
主軸及驅動油冷式電主軸/新代驅動器中國臺灣
軸承NSK日本
導軌THK/力士樂日本/德國
絲杠THK日本
伺服電機新代SYNTEC中國臺灣
電機驅動器新代SYNTEC中國臺灣
電器元器件施耐德德國
潤滑系統河谷日本
繼電器歐姆龍日本
行程開關歐姆龍日本
電磁閥亞德客中國臺灣
